閥控速度伺服控制系統，來了解一下
閥控液壓馬達速度伺服系統實質上是節流式伺服系統，通過調節電液伺服閥??口大小來調節進入液壓馬達的流量，進而調節液壓馬達轉速，使其與設定值保持一緻。此類系統由于伺服閥的頻響很高，因此系統的響應很快、精度高、結構也較簡單，但效率較低。一般用于中小功率和高精度場合。該類液壓系統按其結構形式分為以下三種類型：串聯閥控液壓馬達速度伺服系統(見圖1)，節流式并聯閥控液壓馬達速度伺服系統(見圖2)和補油式并聯閥控渡壓馬達速度伺服系統(見圖3)。
串聯閥控液壓馬達速度伺服系統
1)串聯閥控液壓馬達速度伺服系統。系統的構成是伺服閥串聯于泵、馬達之間，液壓馬達的轉速由測速裝置檢測，經反饋構成速度閉環。系統的工作原理是：當液壓馬達的轉速發生變化時，測速裝置將實際速度信號反饋，與參考信號R進行比較并産生偏差e，控制器按e的大小，通過一定的控制律控制輸入伺服閥的電流，改變伺服閥的??口大小，從而改變伺服閥的輸出流量也即改變進入液壓馬達的流量，使馬達的轉速達到期望值。這種系統的特點是：由于伺服閥直接控制進入液壓馬達的流量，因此系統的頻響較快；但由于系統中節流損失的存在，系統的效率很低，理論上最大效率隻有30%；而且由于節流損失都轉化為熱量，系統溫升很快。這種系統隻適用于中、小功率場合。

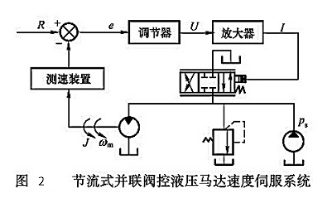

(2)節流式并聯閥控液壓馬達速度伺服系統。在此系統中，伺服閥并聯在系統中，其結構如圖2所示。系統的工作原理是：先給伺服閥一個預??口，預??口大小視液壓馬達轉速范圍和系統的洩漏而定，具體數據可根據實驗確定。液壓馬達轉速確定后，使旁路部分洩漏的流量達到需要調節的最大值。
如負載從零變化到滿負荷時轉速下降了15%，則使旁路洩漏部分的流量為系統總流量的15%。當外負載增大或溫度升高時，液壓馬達轉速下降，此時將伺服閥的??口減小，以補償變量泵驅動電動機轉差和洩漏所造成的流量減少，使馬達轉速恢複到設定值。反之，當外負載減小時，液壓馬達轉速上升，此時將伺服閥的??口加大，增加系統的外洩漏以保持液壓馬達轉速恒定。
這種系統的特點是：①由于伺服閥本身不帶負載，所以頻響很高，可使系統的調節時間大大縮短；②系統從旁路流回油箱的流量不大，旁路功耗較小，效率比串聯閥控系統高，一般可達80%左右；③旁路的洩漏增加了系統阻尼，從而提高了系統的穩定性；④該系統的剛度較差。如果采用合適的調節手段，來彌補節流式并聯閥控液壓馬達調速系統剛度差的弱點，那麼該系統就可獲得較快的調節時間和較高的效率?？捎糜诟呔?、大功率場合。

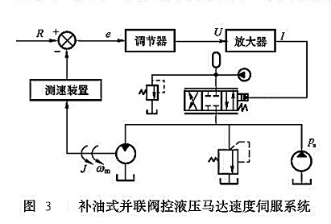

(3)補油式并聯閥控液壓馬達速度伺服系統。與節流式并聯閥控系統相比，補油式并聯閥控支路(見圖3)有自己的單獨能源，伺服閥工作于向系統補油狀態。系統的工作原理是；當系統受到階躍負載或負載擾動時，液壓馬達的轉速發生變化，系統通過閉環控制方式調節旁路伺服閥的??口，從而調節進入馬達的流量，實現對系統調速或穩速的目的。從系統原理來看，泵提供馬達運轉的主要流量，保證大功率系統穩態高效，伺服閥由于在旁路上未直接帶動負載，能充分發揮其快速響應的特性，保證系統快速調節。當采用適當?shù)目刂坡蕰r，可使系統的調節時間變得很短。
該系統與節流式并聯閥控系統相比有兩個突出的優點：①旁路伺服閥有自己獨立的供油系統，總是工作于向系統補油狀態，從而使系統能獲得較好的剛度；②伺服閥閥口壓差不僅決定于系統壓力，還受補油壓力的影響，提高補油壓力，可以提高系統的響應速度。
該系統適于解決大功率系統高效與快速調節的問題，特別對有些系統重點要求在階躍負載作用時的動態調節性能時，可采用此系統。

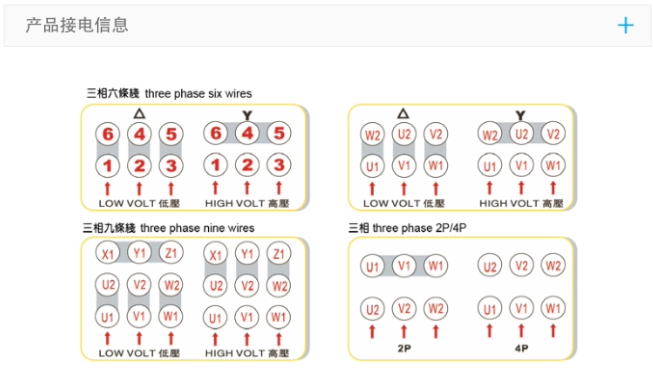

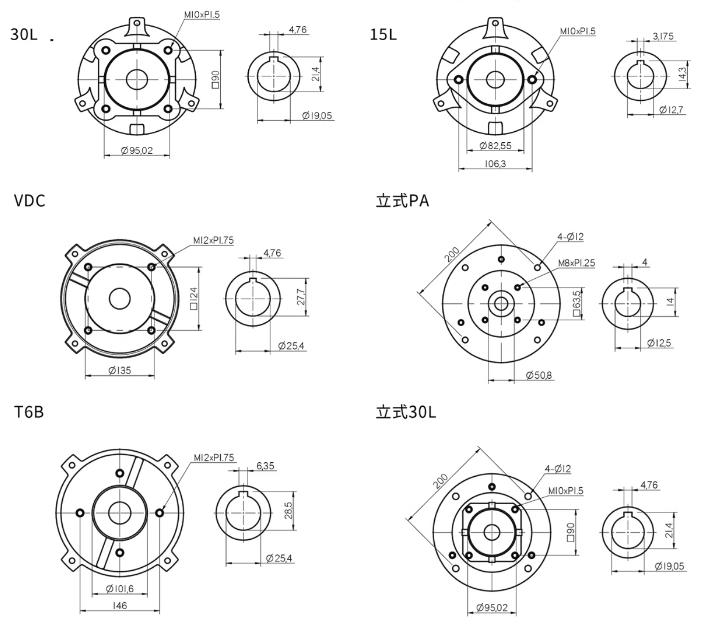

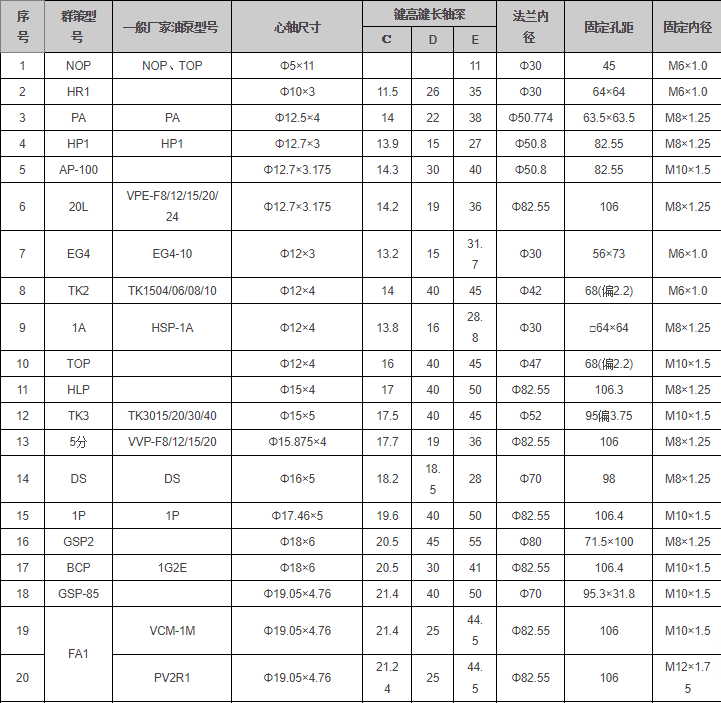

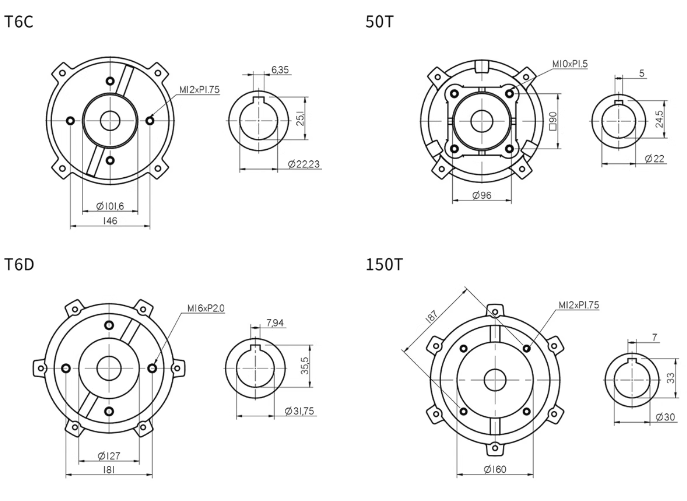

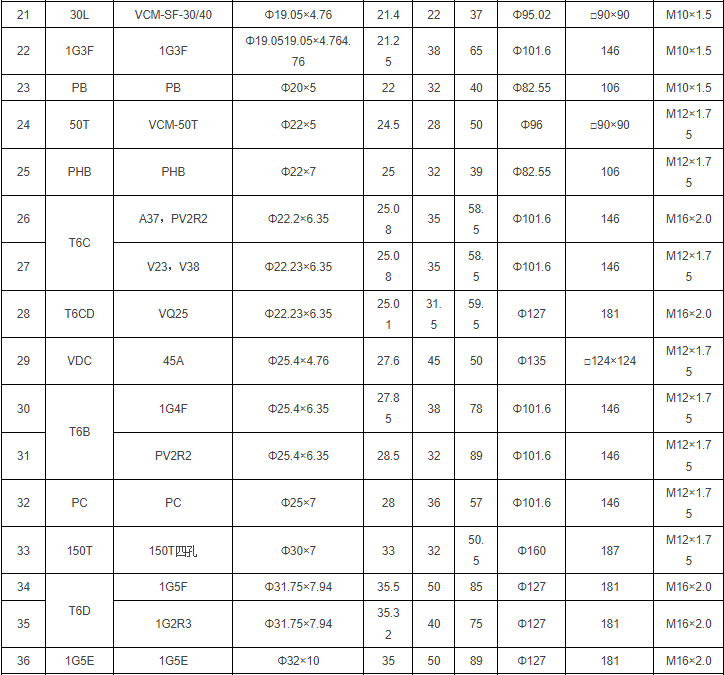

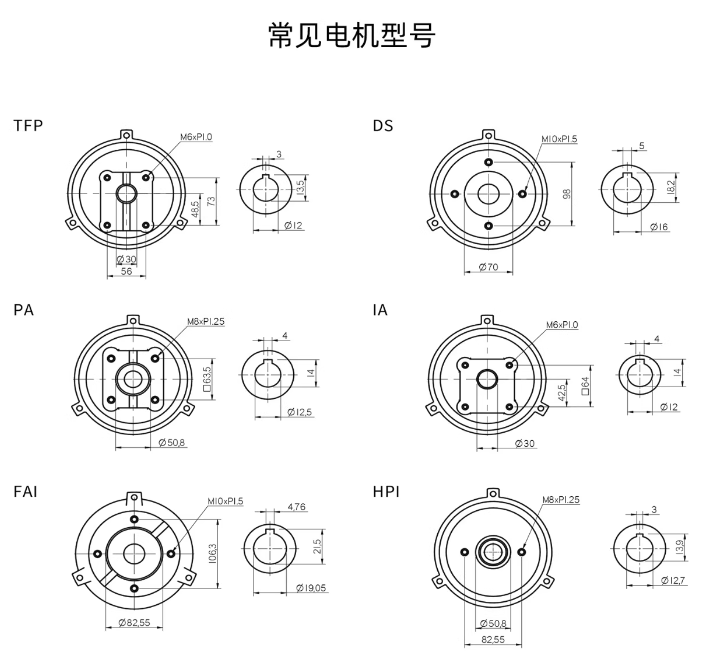

CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 長咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，
C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 0.75KW/花鍵，C02-43B0 1.5KW/花鍵，C03-43B0 2.25KW/花鍵，C05-43B0 3.75KW/花鍵，
C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，
C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 1HP 0.75KW電機，C02-43B0 2HP 1.5KW電機，C03-43B0 3HP 2.2KW電機，C05-43B0 5HP 3.75KW電機，
C7B-43B0 7.5HP 5.5KW電機，C10-43B0 10HP7.5KW電機，C02-43B0-長嘴款 1.5KW電機-VP30，
C05-43B0-長嘴款 3.75KW電機-VP30，1.5KW電機-VP30長嘴電機泵組，3.75KW電機-VP30長嘴電機泵組，
（1HP 0.75KW）（配VP15/VP20，1HP 0.75KW（配HGP-1A），1HP 0.75KW（配HGP-2A GPY ），
1HP 0.75KW（配HGP-3A 15.875），1HP 0.75KW（配VP30 40），1HP 0.75KW（配RV2R1），
（2HP 1.5KW）（配VP15/VP20），2HP 1.5KW（配HGP-1A），2HP 1.5KW（配HGP-2A），2HP 1.5KW（配HGP-3A），
2HP 1.5KW（配VP30 40），2HP 1.5KW（配RV2R1），3HP 2.25KW）（配VP30 40），3HP 2.25KW（配HGP-2A），
3HP 2.25KW（配HGP-3A），3HP 2.25KW（配PV2R1），5HP 3.75KW（配HGP-3A），5HP 3.75KW（配VP30/VP40），
5HP 3.75KW（配PV2R1），7.5HP 5.6KW（配HGP-3A），7.5HP 5.6KW（配PV2R1），7.5HP 5.6KW（配VP30/VP40），
10HP 7.5KW，0.75KW 電機（C01-43BO)，1.5KW 電機 （C02-43BO)，2.25KW 電機（C03-43BO)，
3.75KW 電機（C05-43BO)，5.6KW 電機（C7B-43BO)，7.5KW 電機（C10-43BO)，11KW 電機（C15-43BO)，
CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 長咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，
C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 0.75KW/花鍵，C02-43B0 1.5KW/花鍵，C03-43B0 2.25KW/花鍵，C05-43B0 3.75KW/花鍵，
C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，
C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，0.75KW 電機（C01-43BO)配VP20，
0.75KW 電機（C01-43BO)配VP40，0.75KW 電機（C01-43BO)配R1，0.75KW 電機（C01-43BO)配2A，
1.5KW 電機 （C02-43BO)配VP20，1.5KW 電機 （C02-43BO)配VP40，1.5KW 電機 （C02-43BO)配R1，
1.5KW 電機 （C02-43BO)配2A，2.25KW 電機（C03-43BO)配VP20，2.25KW 電機（C03-43BO)配VP40，
2.25KW 電機（C03-43BO)配R1，3.75KW 電機（C05-43BO)配R1，3.75KW 電機（C05-43BO)配VP40，
5.6KW 電機（C7B-43BO)配R1，5.6KW 電機（C7B-43BO)配VP40，7.5KW 電機（C10-43BO)配R1，
7.5KW 電機（C10-43BO)配VP40，11KW 電機（C15-43BO)R1，0.75KW 電機（C01-43BO)，
1.5KW 電機 （C02-43BO)，2.25KW 電機（C03-43BO)，3.75KW 電機（C05-43BO)，5.6KW 電機（C7B-43BO)，
7.5KW 電機（C10-43BO)，0.75KW（C01-43BO)，1.5KW （C02-43BO)，2.25KW（C03-43BO)，
3.75KW（C05-43BO)，5.6KW （C7B-43BO)，7.5KW （C10-43BO)
