YP-50-1.5-4 1.5KW Y100L-2 3KW 先馬CEMA電機 先川FUJIMA馬達

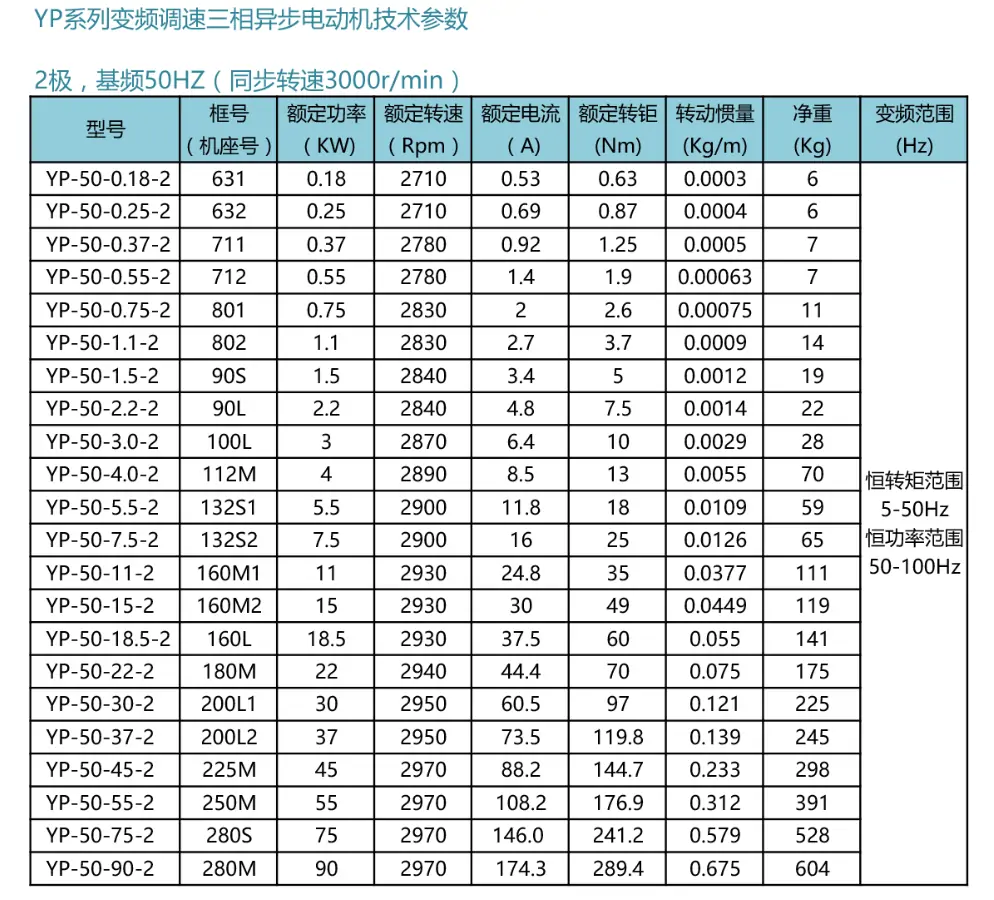

YP變頻系列2極型號：
YP-50-0.37-2 YP-50-0.55-2 YP-50-0.75-2 YP-50-1.1-2 YP-50-1.5-2 YP-50-2.2-2
YP-50-3-2 YP-50-4-2 YP-50-5.5-2 YP-50-7.5-2 YP-50-11-2 YP-50-15-2
YP-50-18:5-2 YP-50-22-2 YP-50-30-2 YP-50-37-2 YP-50-45-2

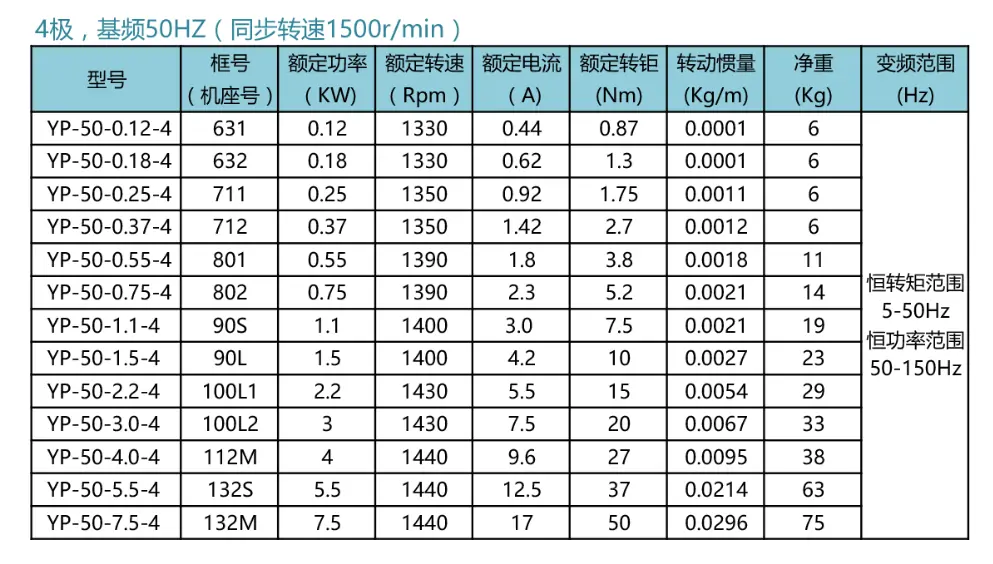

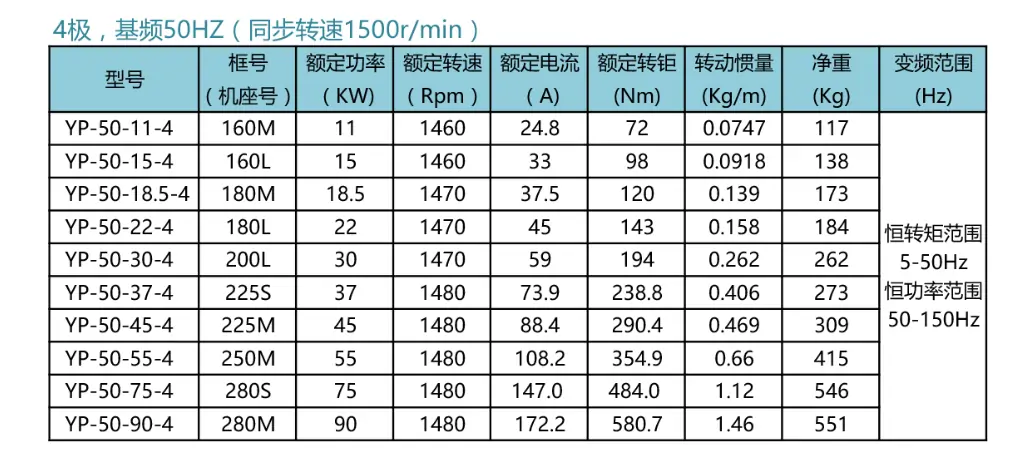

YP變頻系列4極型號
YP-50-0.18-4 YP-50-0.25-4 YP-50-0.37-4 YP-50-0.75-4 YP-50-1.5-4 YP-50-2.2-4
YP-50-3.0-4 YP-50-5.5-4 YP-50-7.5-4 YP-50-11-4 YP-50-15-4 YP-50-18.5-4
YP-50-22-4 YP-50-30-4 YP-50-37-4 YP-50-45-4 YP-50-75-4 YP-50-90-4
YP-50-110-4 YP-50-132-4 YP-50-160-4 YP-50-200-4 YP-50-250-4 YP-50-315-4

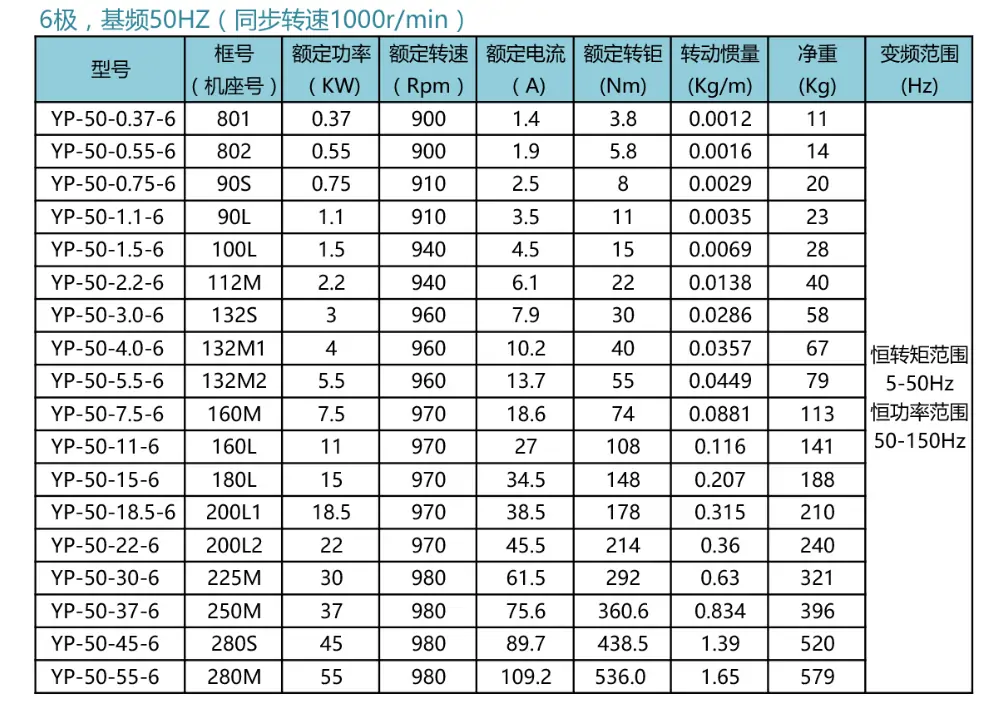

YP變頻系列6極型號
YP-50-0.18-6 YP-50-0.25-6 YP-50-0.37-6 YP-50-0.55-6 YP-50-0.75-6 YP-50-1.5-6
YP-50-2.2-6 YP-50-3.0-6 YP-50-5.5-6 YP-50-7.5-6 YP-50-11-6 YP-50-15-6
YP-50-18.5-6 YP-50-22-6 YP-50-30-6 YP-50-37-6 YP-50-45-6 YP-50-75-6
YP-50-90-6 YP-50-110-6 YP-50-132-6 YP-50-160-6 YP-50-200-6 YP-50-250-6
YP-50-315-6

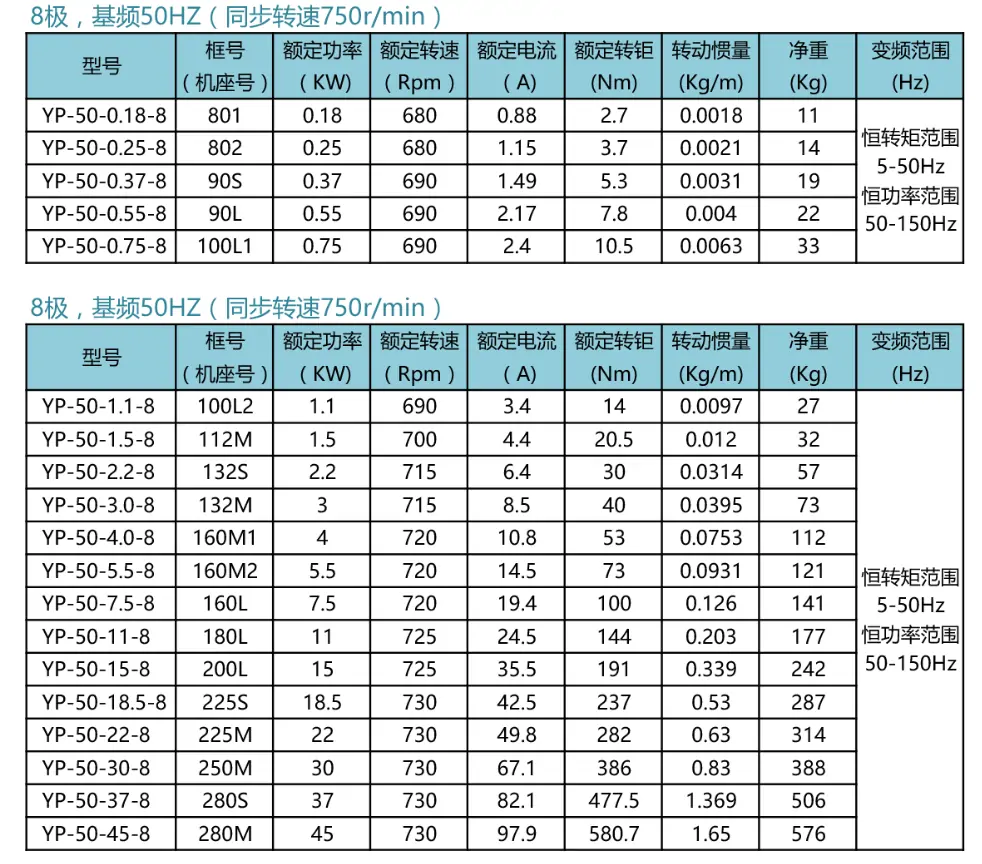

YP變頻系列8極型號
YP-50-0.18-8 YP-50-0.25-8 YP-50-0.37-8 YP-50-0.55-8 YP-50-0.75-8
YP-50-1.5-8 YP-50-2.2-8 YP-50-3.0-8 YP-50-5.5-8 YP-50-7.5-8
YP-50-11-8 YP-50-15-8 YP-50-18.5-8 YP-50-22-8 YP-50-30-8
YP-50-37-8 YP-50-45-8 YP-50-75-8 YP-50-90-8 YP-50-110-8
YP-50-132-8 YP-50-160-8 YP-50-200-8 YP-50-250-8 YP-50-315-8
YPNC系列型號：
YPNC-50-4-A YPNC-50-5.5-A YPNC-50-7.5-A YPNC-50-11-A YPNC-33.3-4-A
YPNC-33.3-5.5-A YPNC-33.3-7.5-A YPNC-33.3-15-A YPNC-50-1.5-B
YPNC-50-2.2-B YPNC-50-3.7-B YPNC-50-5.5-B YPNC-50-11-B
YPNC-50-15-B YPNC-50-18.5-B YPNC-22-50-B YPNC-37-50-B
YPNC-50-45-B YPNC-33.3-1.5-B YPNC-33.3-2.2-B YPNC-33.3-3.7-B
YPNC-50-7.5-B YPNC-33.3-7.5-B YPNC-33.3-11-B YPNC-33.3-15-B
YPNC-50-15-A YPNC-33.3-5.5-B YPNC-18.5-B YPNC-33.3-22-B
比例閥的工作原理及其類型
液壓系統中比例閥按主要功能分類，分為壓力控制閥、流量控制閥、方向控制閥、比例復合控制閥四大類。每一類又可以分為直接控制和先導控制兩種結構形式，直接控制用在小流量小功率系統中，先導控制用在大流量大功率液壓系統中，構成電一液比例閥。
①比例壓力閥：有比例溢流閥、比例減壓閥、比例順序閥，可以連續地對壓力進行調節。
②比例方向閥：輸入電流決定了液流的流動方向，閥芯的行程與輸入電流的大小成比例，方向閥又分為帶位置傳感器與不帶位置傳感器兩類。
③比例流量閥：有比例調速閥和比例溢流流量控制閥，可以連續地對系統流量或速度進行調節。
④比例復合控制閥：一般是由兩種不同功能的閥在結構上組合構成，如比例方向閥與定差減壓閥組合起來構成的復合控制閥，使通過液壓系統閥的流量不受負載影響，適合應用于開環控制系統中。
液壓系統比例控制的核心是比例閥。比例閥的輸入單元是電氣一機械轉換器，它將輸入信號轉換成機械量。轉換器有伺服電機和步進電機、力馬達和力矩馬達、比例電磁鐵等形式。但常用的比例閥大都采用了比例電磁鐵。比例電磁鐵根據電磁原理設計，能使其產生的機械量（力或力矩和位移）與輸入電信號（電流）的大小成比例，再連續地控制液壓閥閥芯的位置，進而實現連續地控制液壓系統的壓力、方向和流量。比例電磁鐵的結構，由線圈、銜鐵、推桿等組成，當有信號輸入線圈時，線圈內磁場對銜鐵產生作用力，銜鐵在磁場中按信號電流的大小和方向成比例、連續地運動，再通過固聯在一起的銷釘帶動推桿運動，從而控制滑閥閥芯的運動。應用廣泛的比例電磁鐵是耐高壓直流比例電磁鐵。
比例電磁鐵的類型按照工作原理主要分為如下幾類：
①力控制型：這類電磁鐵的行程短，只有1.5 mm，輸出力與輸入電流成正比，常用在比例閥的先導控制級上。
②行程控制型：由力控制型加負載彈簧共同組成，電磁鐵輸出的力通過彈簧轉換成輸出位移，輸出位移與輸入電流成正比，工作行程達3 mm，線性度好，可以用在直控式比例閥上。
③位置調節型：銜鐵的位置由閥內的傳感器檢測后，發出一個反饋信號，在閥內進行比較后重新調節銜鐵的位置，形成閉環控制，精度高，銜鐵的位置與力無關，在精度上幾乎可以和伺服閥相比。國際上不少著名公司生產的比例閥都采用這種結構。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.ezibo.cc/dj/510.html
