液壓系統發出鳴笛噪聲故障分析

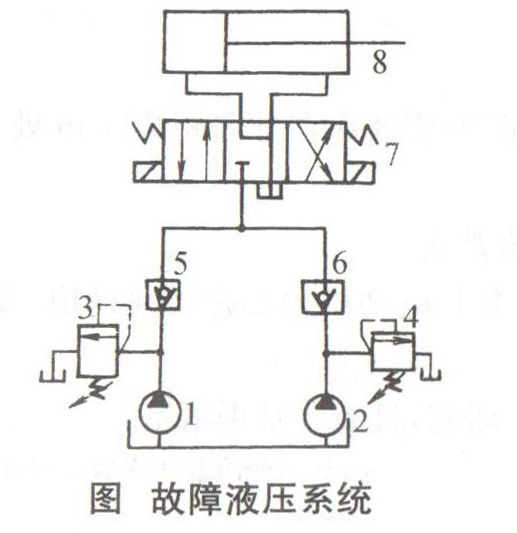

如下圖所示液壓系統，泵1與泵2規格相同，三位四通換向閥中位機能為Y型，閥5、6為單向閥3、4為同規格溢流閥，溢流閥調定壓力14MPa。
(1)故障現象泵啟動運行時，液壓系統發出鳴笛般嘯叫聲。
(2)故障檢測發現噪聲來自溢流閥，并發現當只有一側液壓泵和溢流閥工作時，噪聲消失，兩側液壓泵和溢流閥同時工作時，就發生嘯叫聲。
(3)故障分析液壓系統溢流閥是在液壓力和彈簧力相互平衡下進行工作的，因此溢流閥壓力口或控制口的壓力油一旦發生波動時，激發彈簧一閥芯系統振動而發生噪聲。其振動的程度及其狀態，隨流體的壓力沖擊和波動的狀態而變。在本系統中，雙泵壓力油經單向閥合流，發生流體沖擊與波動，引起單向閥振蕩，從而導致液壓泵出口壓力不穩定。又由于泵輸出壓力的本身就是脈動的，從而激起兩個固有頻率相同的溢流閥共振，發出異常噪聲。
(4)故障排除
①將液壓系統溢流閥3和4用一個大容量溢流閥代替，安裝在雙泵合流后。
②將兩個溢流閥的調整壓力值錯開1MPa左右。
