帶報警裝置的液壓過濾器選用
1．簡介
濾油器的作用是濾除液壓油中的雜質，保證液壓系統能夠正常工作。為了保證濾油器能夠正常工作發揮其作用，當濾油器堵塞時使用戶能夠及時觀察到濾油器的工作性能，目前大部分濾油器都帶有堵塞指示裝置。當濾油器的壓降達到濾芯額定壓降時，即濾油器發生了堵塞，堵塞指示裝置能夠顯示濾芯堵塞情況或發出警報信號，以便使操作人員及時更換或清洗濾芯。
2．帶有堵塞指示裝置的濾油器的型武
(1)發訊器電鳴器報警裝置。由發訊器和電鳴器串聯在電壓為12V或24V的直流電源上。當濾芯逐漸堵塞，進出油口的壓差達到調定值時，發訊器便發出信號，使電嗚器接通，即通過電鳴器發出音響信號來報警。
(2)發訊器信號燈報警裝置。由發訊器和信號燈串聯在電壓為12V或24V的直流電源上。當濾芯逐漸堵塞，進出油口的壓差達到調定值(一般為0.35MPa)時，發訊器便發出信號，使信號燈接通，即通過信號燈發出燈光來報警。
(3)滑閥式堵塞指示器。濾油器進出壓力油口分別與滑閥的左右兩端接通，濾芯通過能力良好時，滑閥上的指針在彈簧的作用下處于左端位置，隨著濾芯的逐漸被堵塞，滑閥兩端的壓差逐漸加大，指針逐漸右移，從而指示濾芯的堵塞情況，操作人員可根據上述指示確定是否應清洗或更換濾芯。
由于發訊器一信號燈報警裝置結構比較簡單，易于實現，價格比較便宜，而且信號燈可以安裝在儀表盤上，發出報警信號時操作人員能及時察覺，所以在工程機械液壓系統上得到了比較廣泛的應用。
3．帶有堵塞指示裝置的濾油器的選擇
在實際應用中，選擇帶有堵塞指示裝置的濾油器時，除了應該考慮過濾精度、系統的壓力外，還應考慮以下幾個方面。
(1)濾芯的有效過濾面積。根據濾芯的有效過濾面積計算公式可看出，濾芯的有效過濾面積與壓差△P成反比，所以要求濾芯應具有一定的有效過濾面積，一般要求，濾油器的額定流量應為系統額定流量的1.5～2倍。
(2)應盡可能選擇壓力損失較小的濾芯。帶有堵塞指示器的濾油器，當兩端壓差為0.35MPa時，就發出信號，所以應盡可能選擇壓力損失較小的濾芯，才能使帶有堵塞指示裝置的濾油器具有一定壓力損失的裕量。
4．帶有堵塞指示裝置的濾油器的故障排除
帶有堵塞指示裝置的濾油器，在使用中出現將該裝置一接上去，就發生信號指示的問題。這說明濾芯兩端的壓差已超過0.35MPa，需要進行故障排除。
(1)堵塞指示裝置的設置不合理。對于帶有全液壓轉向器的轉向系統，要求在回油路上設置30um的回油濾油器來保證全液壓轉向器的回油有0.2～0.3MPa的背壓，以防止人力轉向時的油流回到油箱。由于所設濾油器本身的壓力損失較大，不應該在這個濾油器上設置堵塞指示裝置。
(2)液壓油太臟。應更換液壓系統中的液壓油，清洗液壓系統，使之達到規定的清潔度等級要求。
(3)所選用的液壓油黏度過大，或低溫下啟動，造成壓力損失過大，應更換黏度較低的液壓油或采取加溫措施。
(4)所選用濾芯的過濾面積較小，使濾芯兩端壓差△P成倍增長，壓力損失過大，應更換過濾面積較大的濾油器。

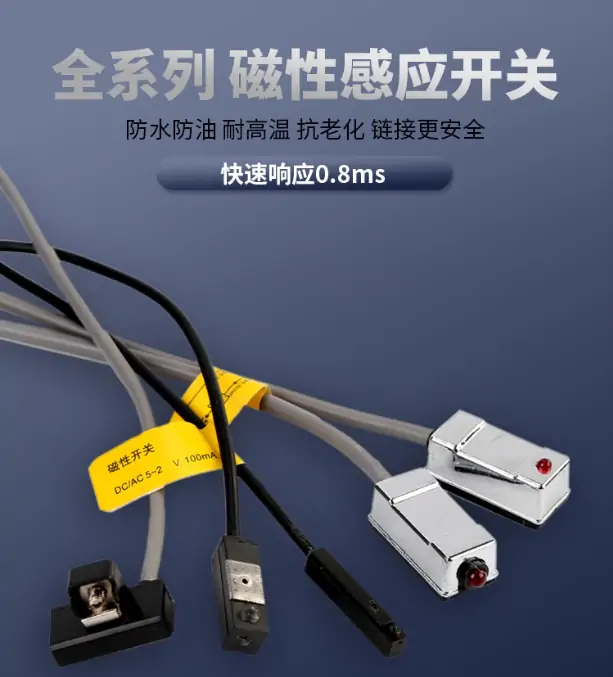

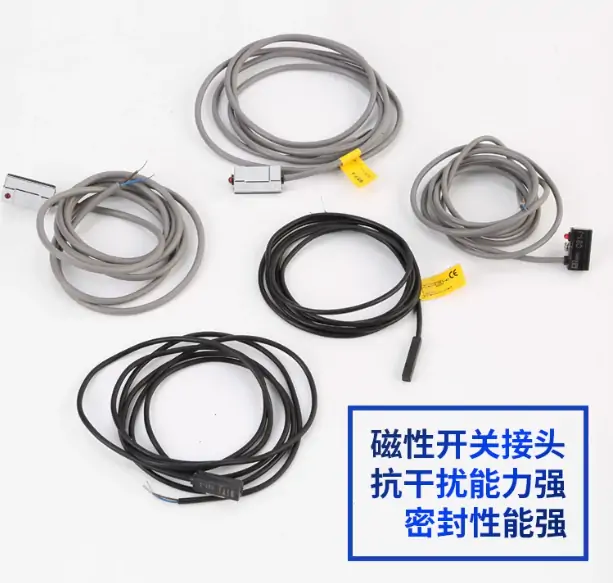

GINEDA感磁傳感器JN-01系列有：JN-01R,JN-01RD,JN-01N,JN-01P;
GINEDA感磁傳感器JN-02系列有：JN-02R,JN-02RD, JN-02N,JN-02P;
GINEDA感磁傳感器JN-03系列有：JN-03R,JN-03RD,JN-03N,JN-03P;
GINEDA感磁傳感器JN-04系列有：JN-04R,JN-04RD,JN-04N,JN-04P;
GINEDA感磁傳感器JN-05系列有：JN-05R,JN-05RD,JN-05N,JN-05P;
GINEDA感磁傳感器JN-06系列有：JN-06R,JN-06RD,JN-06N,JN-06P;
GINEDA感磁傳感器JN-07系列有：JN-07R,JN-07RD,JN-07N,JN-07P;
GINEDA感磁傳感器JN-08系列有：JN-08R,JN-08RD,JN-08N,JN-08P;
GINEDA感磁傳感器JN-09系列有：JN-09R,JN-09RD,JN-09N,JN-09P;
GINEDA感磁傳感器JN-10系列有：JN-10R,JN-10RD,JN-10N,JN-10P;
GINEDA磁性開關JN-11系列有：JN-11R,JN-11RD,JN-11N,JN-11P;
GINEDA磁性開關JN-12系列有：JN-12R,JN-12RD,JN-12N,JN-12P;
GINEDA磁性開關JN-13系列有：JN-13R,JN-13RD,JN-13N,JN-13P;
GINEDA磁性開關JN-14系列有：JN-14R,JN-04RD,JN-14N,JN-14P;
GINEDA磁性開關JN-15系列有：JN-15R,JN-15RD,JN-15N,JN-15P;
GINEDA磁性開關JN-16系列有：JN-16R,JN-16RD,JN-16N,JN-16P;
GINEDA磁性開關JN-17系列有：JN-17R,JN-17RD,JN-17N,JN-17P;
GINEDA磁性開關JN-18系列有：JN-18R,JN-18RD,JN-18N,JN-18P;
GINEDA磁性開關JN-19系列有：JN-19R,JN-19RD,JN-19N,JN-19P;
GINEDA磁性開關JN-20系列有：JN-20R,JN-20RD,JN-20N,JN-20P;
GINEDA感應器JN-21系列有：JN-21R,JN-21RD,JN-21N,JN-21P;
GINEDA感應器JN-22系列有：JN-22R,JN-22RD,JN-22N,JN-22P;
GINEDA感應器JN-23系列有：JN-23R,JN-23RD,JN-23N,JN-23P;
GINEDA感應器JN-24系列有：JN-24R,JN-24RD,JN-24N,JN-24P;
GINEDA感應器JN-25系列有：JN-25R,JN-25RD,JN-25N,JN-25P;
GINEDA感應器JN-26系列有：JN-26R,JN-26RD,JN-26N,JN-26P;
GINEDA感應器JN-27系列有：JN-27R,JN-27RD,JN-27N,JN-27P;
GINEDA感應器JN-28系列有：JN-28R,JN-28RD,JN-28N,JN-28P;
GINEDA感應器JN-29系列有：JN-29R,JN-29RD,JN-29N,JN-29P;
GINEDA感應器JN-30系列有：JN-30R,JN-30RD,JN-30N,JN-30P;
GINEDA接近開關JN-31系列有：JN-31R,JN-31RD,JN-31N,JN-31P;
GINEDA接近開關JN-32系列有：JN-32R,JN-32RD,JN-32N,JN-32P;
GINEDA接近開關JN-33系列有：JN-33R,JN-33RD,JN-33N,JN-33P;
GINEDA 接近開關JN-34系列有：JN-34R,JN-34RD,JN-34N,JN-34P;
GINEDA接近開關JN-35系列有：JN-35R,JN-35RD,JN-35N,JN-35P;
GINEDA接近開關JN-36系列有：JN-36R,JN-36RD,JN-36N,JN-36P;
GINEDA接近開關JN-37系列有：JN-37R,JN-37RD,JN-37N,JN-37P;
GINEDA接近開關JN-38系列有：JN-38R,JN-38RD,JN-38N,JN-38P;
GINEDA接近開關JN-39系列有：JN-39R,JN-39RD,JN-39N,JN-39P;
GINEDA接近開關JN-40系列有：JN-40R,JN-40RV,JN-40RD,JN-40N,JN-40P;
GINEDA感應開關JN-41系列有：JN-41R,JN-41RV,JN-41RD,JN-41N,JN-41P;
GINEDA感應開關JN-42系列有：JN-42R,JN-42RV,JN-42RD,JN-42N,JN-42P;
GINEDA感應開關JN-43系列有：JN-43R,JN-43RV,JN-43RD,JN-43N,JN-43P;
GINEDA感應開關JN-44系列有：JN-44R,JN-44RV,JN-44RD,JN-44N,JN-44P;
GINEDA感應開關JN-50系列有：JN-50R,JN-50RV,JN-50RD,JN-50N,JN-50P;
GINEDA感應開關JN-51系列有：JN-51R,JN-51RV,JN-51RD,JN-51N,JN-51P;
GINEDA感應開關JN-70系列有：JN-70R,JN-70RV,JN-70RD,JN-70N,JN-70P;
GINEDA感應開關JN-71系列有：JN-71R,JN-71RV,JN-71RD,JN-71N,JN-71P;
GINEDA感應開關JN-72系列有：JN-72R,JN-72RD,JN-72RD,JN-72N,JN-72P;
