電磁閥HV-515MN二位五通板式換向閥AMISCO碟閥執行換向 HV-518N

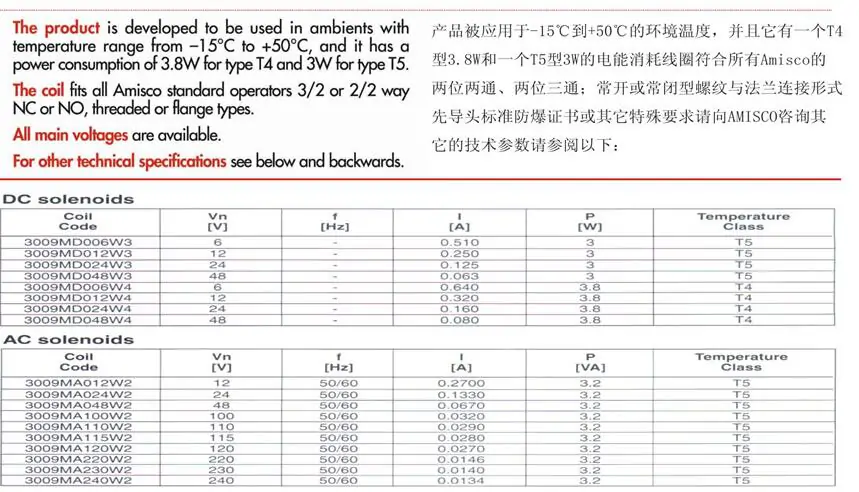

3009MA012W2，3009MA024W2，3009MA048W2，3009MA100W2，3009MA110W2，3009MA115W2
3009MA120W2，3009MA220W2，3009MA230W2，3009MA240W2，3009MD006W3，3009MD006W4
3009MD012W3，3009MD012W4，3009MD024W3，3009MD024W4，3009MD048W3，3009MD048W4
3009MD024W3，
30XDMD024W300，

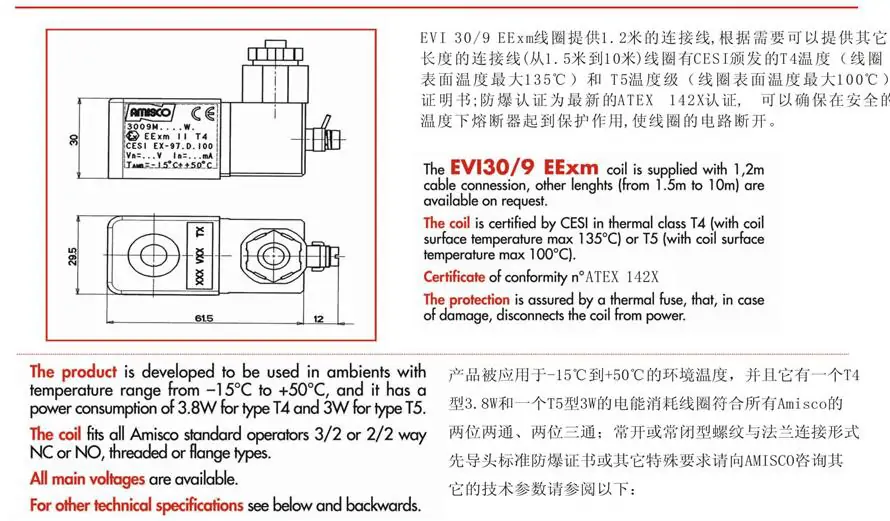

EVI30/10，EVI30/8，EVI30/9，EVI3E/16，EVI3P/13
EVI5E/13，EVI5M/13，EVI5P/13，EVI5S13
EVI7/10，EVI7/8，evI7/9，EVI7S8，EVI7S9

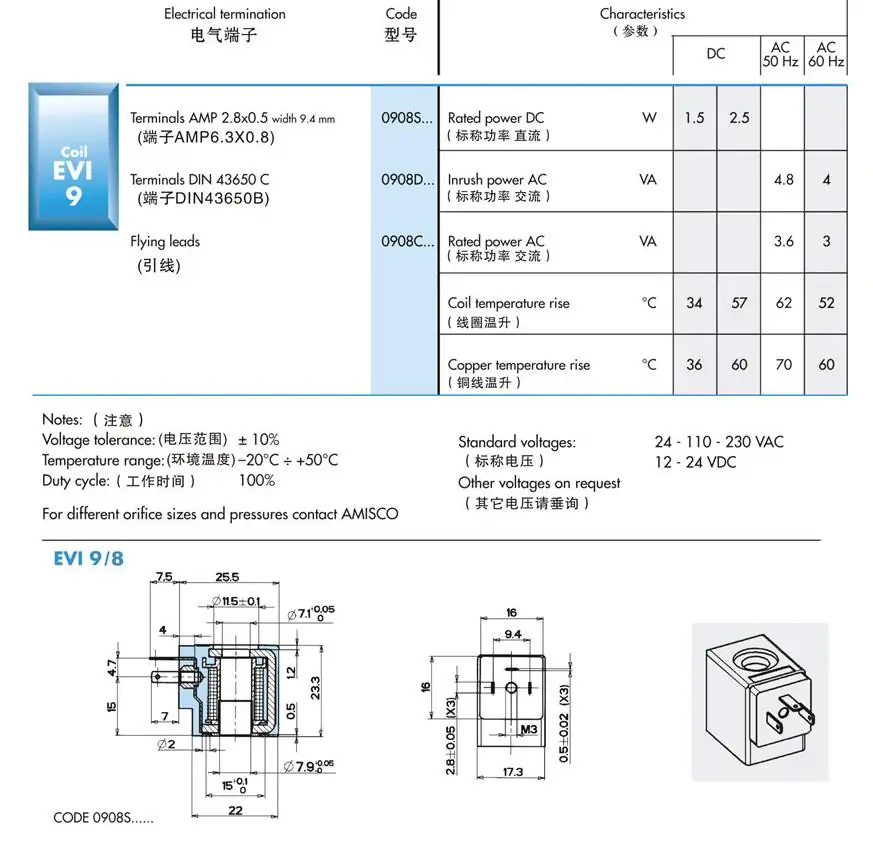

EVI9，EVI9/8，EVI9S

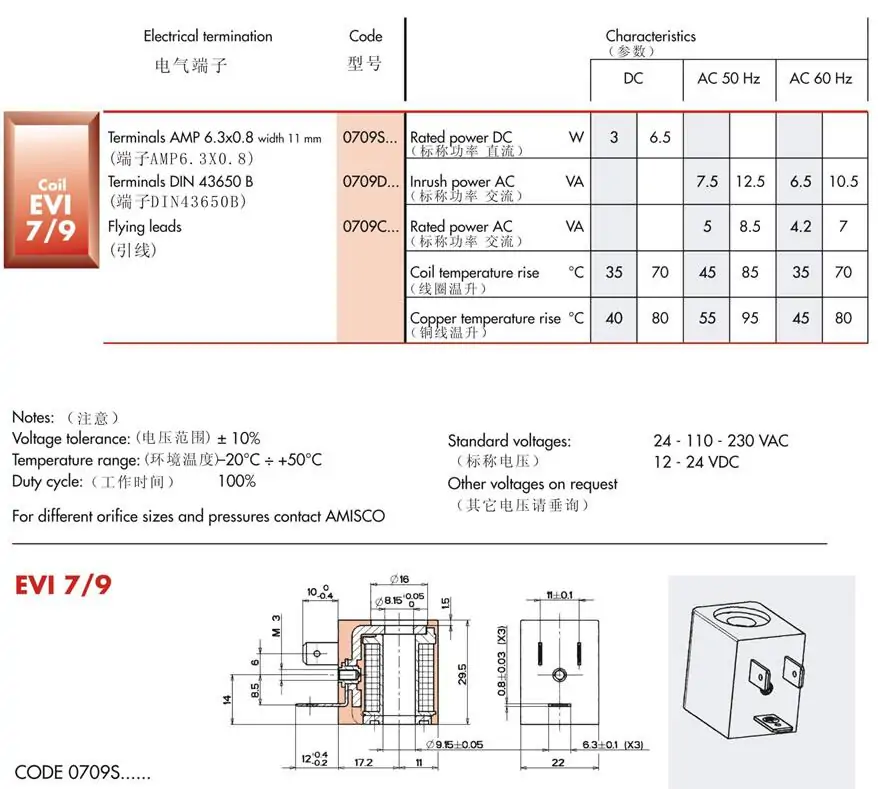

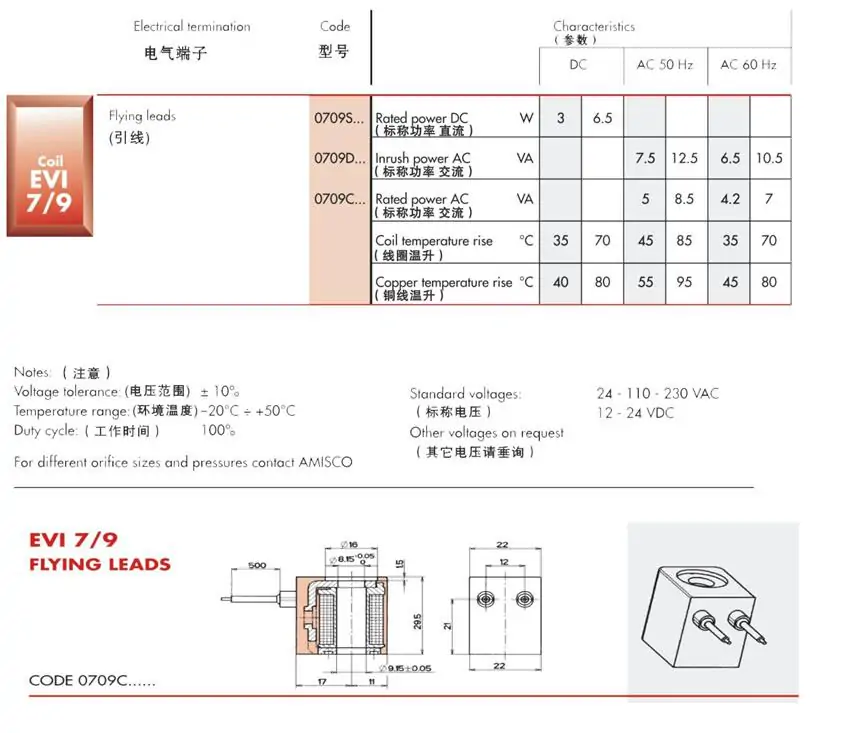

EVI7/9 AC220V AMISCO 6VA 帶燈 交流電
EVI7/9 AC24V AMISCO 5VA 帶燈 交流電
EVI7/9 DC24V AMISCO 3W 帶燈 直流電
EVI7/9 DC24V AMISCO 4.8W
AMISCO EVI7/9 AC220V 6VA 交流電
AMISCO EVI7/9 AC24V 5VA 交流電
AMISCO EVI7/9 DC24V 3W 直流電
AMISCO EVI7/9 DC24V 4.8W
EVI7/9AC110V無接線盒 AC110V交流電壓
EVI7/9AC110V+透明帶燈接線盒 AC110V交流電壓
EVI7/9AC110V+OMAL黑接線盒 AC110V交流電壓
EVI7/9AC110V+AMISCO接線盒 AC110V交流電壓
EVI7/9DC110V無接線盒 DC110V直流電壓
EVI7/9DC110V+AMISCO接線盒 DC110V直流電壓
EVI7/9AC24V無接線盒 AC24V交流電壓
EVI7/9AC24V+AMISCO接線盒 AC24V交流電壓
EVI3E14/DC24V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/DC24V線圈+接線盒 內孔14mm高50mm
EVI3E14/AC220V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/AC220V線圈+配接線盒 內孔14mm高50mm
比例閥是如何分類的？
(1)按所控制的參數分類
比例閥 控制的參數有壓力、流量和方向等，有控制一個參數(單參數、單機能)的比例閥，有控制兩個參數或多個參數(多參數、多機能)的比例閥。
①比例壓力閥 包括比例先導式壓力閥、比例溢流閥，比例減壓閥，比例順序閥等，均是輸入電信號控制液壓系統的壓力參數(單參數)的比例閥。
②比例流量閥 包括比例節流閥、比例調速閥、比例單向調速閥等，也為單參數控制閥。
③比例方向(方向流量)閥 屬于多(兩)參數控制閥，根據輸入電信號的大小和方向來同時控制液流的流量和流動方向。
④比例復合閥 屬于多參數控制閥，它是在比例方向閥的基礎上復合了壓力補償器和壓力閥的一種復合閥。根據輸入電信號的大小和方向同時控制回路的流量及油流方向，并且由于裝有壓力補償器，因此在控制回路的流量時可不受負載變化的影響，與負載變化無關。另外又由于組合了壓力閥，還可用來控制液壓系統的最高工作壓力，實現多種控制機能。
⑤比例壓力流量閥 也為多參數比例控制閥，它將壓力、流量控制組合在一起，通過平衡閥(壓力補償閥)，使節流閥節流口兩端的壓力保持不變。
(2)按比例閥本身控制的方式分類
這主要是指按照比例閥的先導控制閥中的電一機械轉換方式來分類。其電控制部分有比例電磁鐵、力矩馬達(移動式與懸掛式)及直流伺服電機等多種形式。
①電磁式 是指采用比例電磁鐵作為電一機械轉換元件的比例閥。比例電磁鐵將輸入的電流信號轉換成機械輸出，即輸出力、位移，進而控制壓力、流量及方向等參數。
②電動式 是指采用直流伺服電機作為電機械轉換元件的比例閥。直流伺服電機將輸入的電信號，轉換成旋轉運動的轉速，再經絲杠螺母、齒輪齒條或凸輪等減速裝置和變換機構，輸出力與位移，去控制輸出液壓參數。
③電液式 是指采用力矩馬達和噴嘴一擋板的結構為先導控制級的比例閥。對力矩馬達輸入不同的電信號，并通過同它連接在一起的擋板(有時力矩馬達的銜鐵就是擋板)輸出位移或角位移。改變擋板和噴嘴之間的距離，使從噴嘴噴出的油液的液阻產生變化，進而控制輸出參數。
④手動式
(3)按電子放大器與比例閥本體的安裝位置分類
①分離型(比例閥本體與電子放大器分離)；
②帶電子放大器型(電子放大器集成在比例閥本體上)。
(4)按帶與不帶位移傳感器分類
帶位移傳感器的能實現閥的位移閉環控制，且其穩態誤差(滯環、回差、靈敏度)好于不帶位移傳感器(電反饋)的伺服閥。
(5)按閥芯結構分
有滑閥式、錐閥式和插裝式的結構。對大流量的比例閥多采用插裝閥的結構。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.ezibo.cc/xq/532.html
