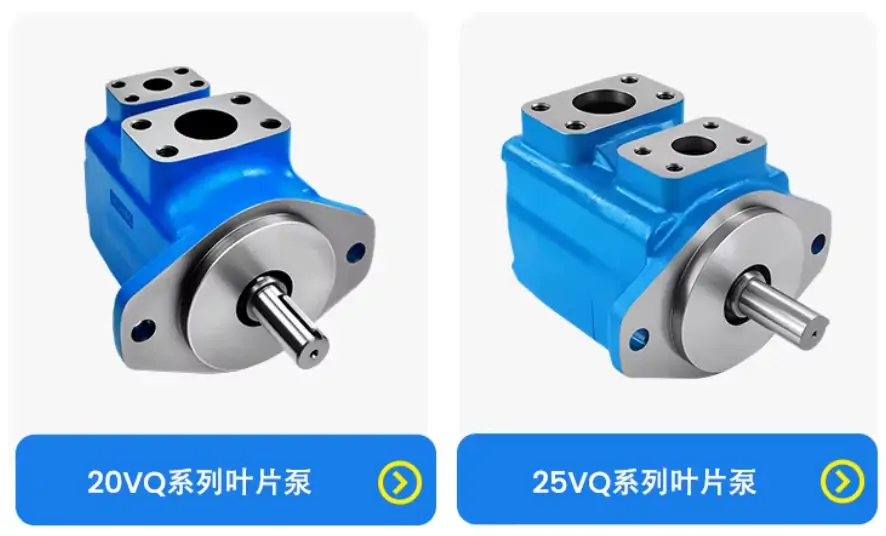

20V25A-1CR 20VQ
2520系列

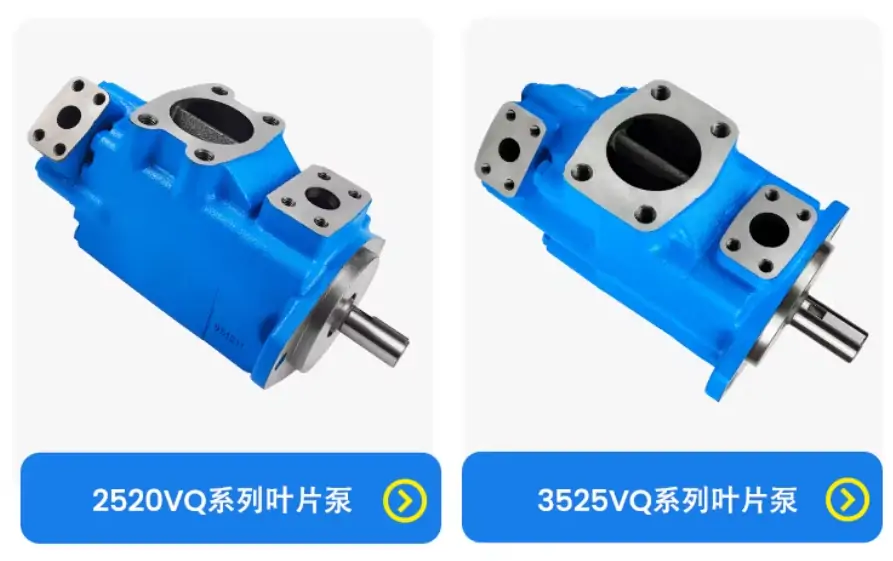

2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列

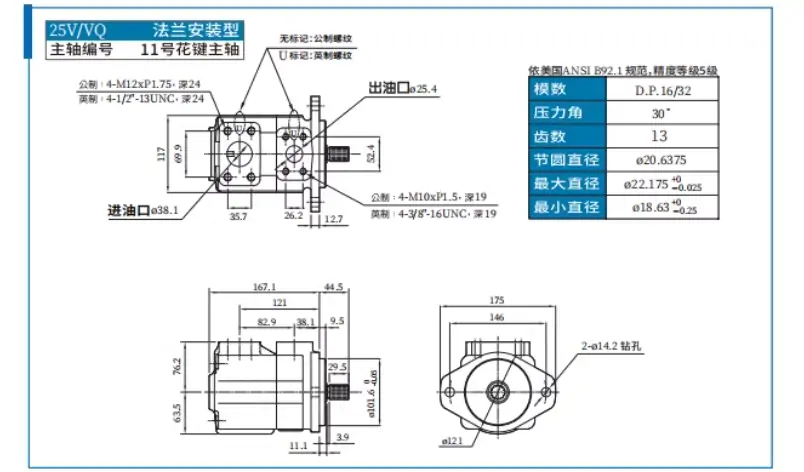

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

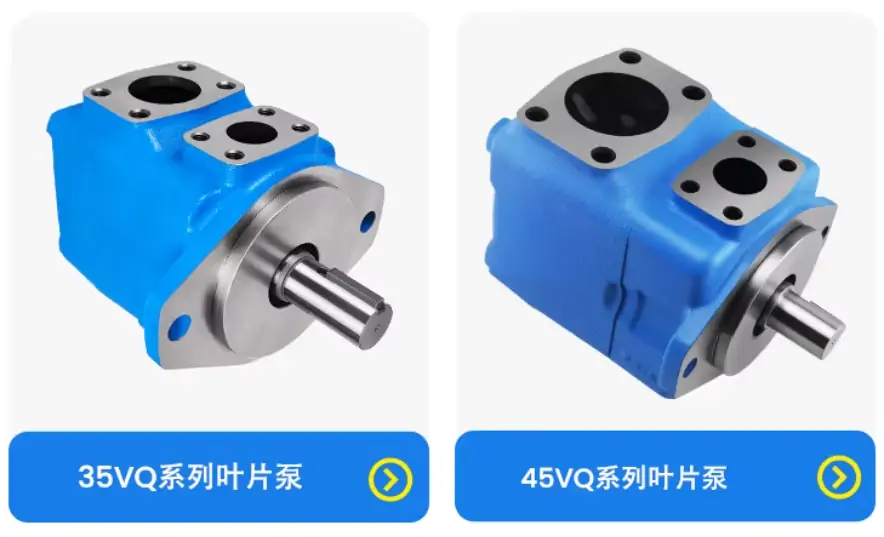

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
圖文講解液壓系統溢流閥分類與工作原理
液壓系統的溢流閥按照結構不同，溢流閥可分為直動式和先導式兩種。先導式溢流閥與電磁換向閥復合可構成電磁溢流閥，先導式溢流閥與單向閥復合可構成卸荷溢流閥。下面大蘭液壓廠家給大家介紹下液壓系統溢流閥的分類以及工作原理。
液壓系統分類及詳細說明：
直動式溢流閥：

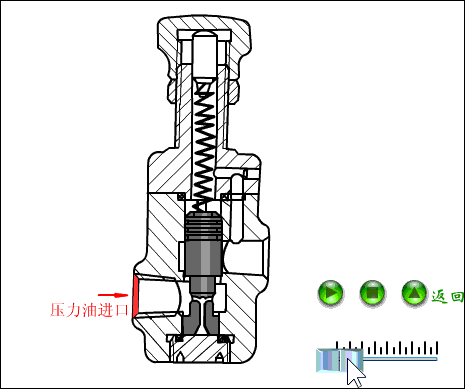

直動式溢流閥有錐閥式、球閥式、滑閥式三種結構。下圖為滑閥式結構的直動式溢流閥的工作原理。
壓力油經阻尼孔進入閥芯底部，當作用在閥芯上的作用力大于彈簧力時，閥口打開，使油液溢流。通過轉動手輪可以調節彈簧預緊力，從而調節溢流閥的開啟壓力，通過更換不同剛度的彈簧可以調整溢流閥的調壓范圍。直動式溢流閥結構簡單，靈敏度高，但不適于在高壓大流量的場合。

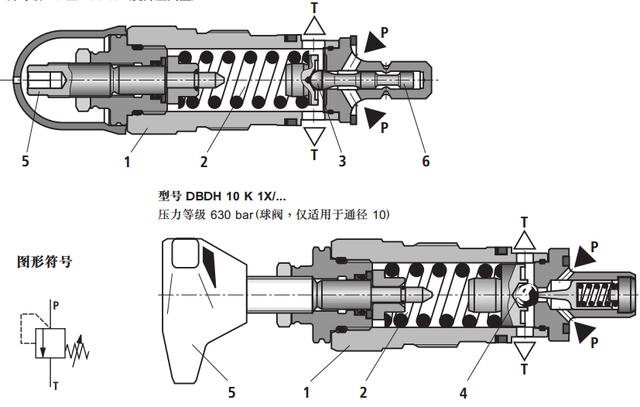

下圖為溢流閥的剖面圖，原理與上圖相同。
先導式溢流閥：

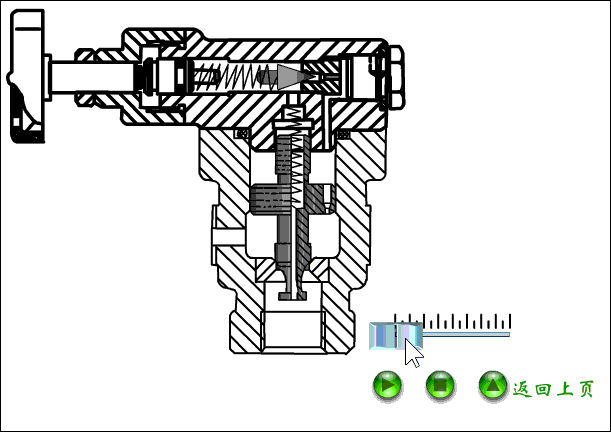

在中高壓和大流量場合中，一般采用先導式溢流閥，包含先導閥和主閥兩部分。下圖為先導式溢流閥的工作原理。

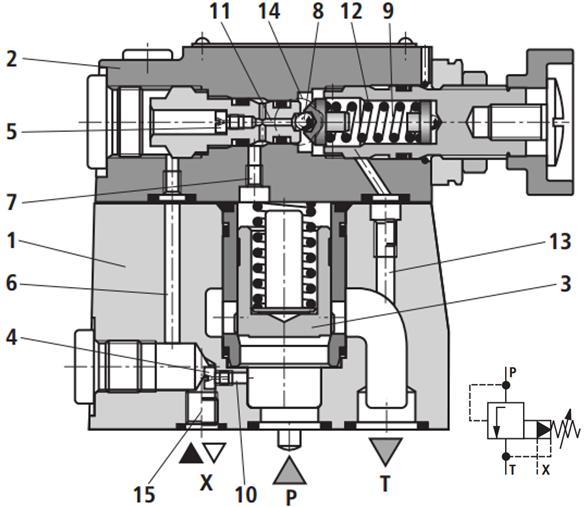

如上圖所示，上端為先導閥，下端為主閥，壓力油經阻尼孔進入主閥上腔和先導閥右腔。壓力不高時，主閥上下兩腔壓力相等，在彈簧力作用下，先導閥和主閥都為關閉狀態;當壓力升高到可以打開先導閥芯時，油液經阻尼孔在主閥上下兩腔產生壓差，將主閥芯推開，油液溢流。在先導閥右端有個遙控口，可以接二位換向閥控制溢流閥是否卸荷，也可以接個調定壓力較小的溢流閥進行遠程調壓。通過調節先導閥彈簧的預緊力可調節溢流閥的調定壓力，而主閥的彈簧剛度較小，只起復位主閥芯的作用。下圖為板式先導溢流閥的剖面圖及其符號。
說明：該閥的先導閥的泄露油為內泄，x為遙控口，可以進行遠程調壓。
電磁溢流閥：

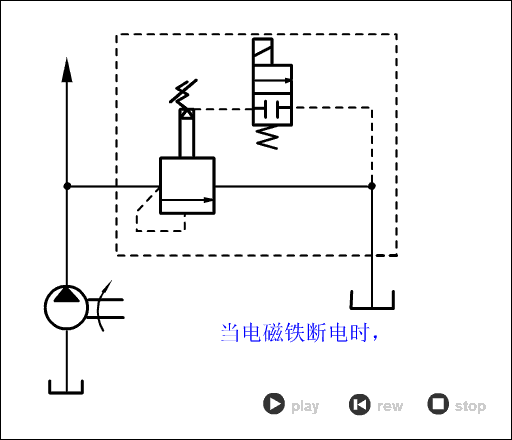

電磁溢流閥是在先導溢流閥的基礎上加二位電磁換向閥，通過控制先導閥的控制油路是否通油箱，以實現液壓系統的卸荷和加載。下圖為電磁溢流閥的應用場合。電磁閥不得電時，溢流閥發揮作用;當電磁閥得電時，系統卸荷。
卸荷溢流閥：

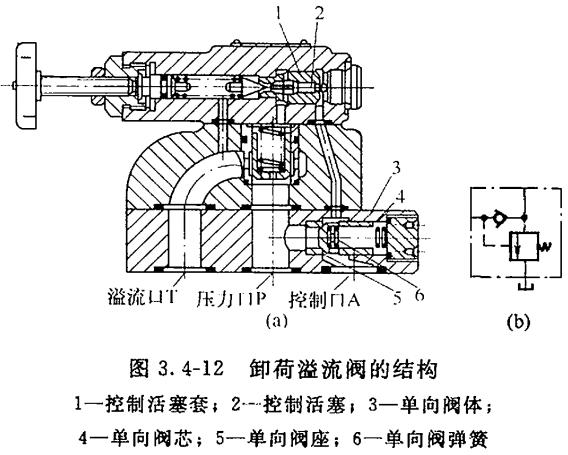

卸荷溢流閥又稱為單向溢流閥，下圖為卸荷溢流閥的結構和職能符號。當系統壓力不高時，單向閥打開，泵向系統供油;當壓力升高，溢流閥開啟溢流，系統卸荷，此時單向閥關閉。卸荷溢流閥可以實現系統的自動加載和卸荷，常與蓄能器配合使用。
以上就是液壓系統溢流閥的詳細分類及說明，提醒大家，需要特別注意的是，液壓系統中容易產生噪聲的元件一般認為是泵和閥，閥中又以溢流閥和電磁換向閥等為主。
